Højflow-centrifugalpumpevejledning: typer, dimensionering og kemisk procespligt

Hvis du nogensinde har dimensioneret en overførselsledning til en stor tankfarm eller set en cirkulationssløjfe kæmpe, fordi pumpen blev valgt på hovedet alene, ved du allerede, at "højt flow" er et relativt begreb. I centrifugalpumpearbejde betyder det normalt et driftspunkt, hvor volumen betyder mere end tryk. Pumpen kan flytte kølevand, kemisk procesvæske, saltvand eller et lavviskositetsprodukt gennem et bredt rørnetværk, og pumpehjulet og huset er indrettet til at passere dette volumen effektivt. Hos Jiangsu Feixiang Pump Manufacturing Co., Ltd. har vores daglige arbejde med kemiske anlæg og procesbrugere lært os, at den bedste højflow-centrifugalpumpe sjældent er den største på databladet; det er den, der matcher systemkurven, væsken og vedligeholdelsesvirkeligheden.

Hvad "Høj Flow" betyder for en centrifugalpumpe

Flowhastighed er det volumen en pumpe leverer pr. tidsenhed, mens løftehøjde er den energi, den tilfører pr. vægtenhed væske. En højflow centrifugalpumpe sidder mod højre side af dens ydeevnekurve: stor volumen, ofte beskeden løftehøjde. Det er grunden til, at disse pumper almindeligvis bruger et enkelttrins overhængende pumpehjul, en bred spiral og generøse suge- og afgangskanaler. Den specifikke hastighed stiger, efterhånden som flowet stiger i forhold til løftehøjden, og bevæger design mod blandet strømnings- og aksialstrømningshjul, når løftehøjdekravet er meget lavt, og volumenkravet er meget højt.

Det er vigtigt ikke at forveksle højt flow med højt tryk. En pumpe kan være stor i rammestørrelse, men stadig kun levere et par stænger hoved. Omvendt kan en flertrinspumpe producere højt tryk med et forholdsvis beskedent flow. Det praktiske spørgsmål er, hvor systemkurven skærer pumpekurven, og om den valgte pumpe kører i nærheden af ​​sit bedste effektivitetspunkt. Til væsker med lav viskositet såsom vand, opløsningsmidler og mange kemikaliestrømme er centrifugalpumper en naturlig pasform, fordi de kan passere store volumener med relativt enkel konstruktion.

Almindelige højflow-centrifugalpumpekonfigurationer

Høje flowopgaver opfyldes af flere pumpearrangementer, og det rigtige valg afhænger af løftehøjde, layout, væske og hvor ofte enheden vil køre. En vandret et-trins procespumpe er ofte den første mulighed for generel overførsel, fordi den er tilgængelig og nem at vedligeholde. Lodrette pumper sparer gulvplads og holder en kort sugevej i sumpe eller cirkulationsbrønde. Aksialstrømspumper tager ideen med høj strømning videre ved at bruge pumpehjul i propelstil til meget store volumener ved lav løftehøjde. Flertrinsenheder kommer ind i billedet, når det samme flow skal leveres ved højere tryk, selvom kappen bliver længere og mere kompleks.

Ved kemisk service skal pumpen også respektere materialer og tætning. En standard kemisk procespumpe kan leveres i støbejern, rustfrit stål eller andre legeringer med mekaniske tætninger, der passer til væsken. En foret eller korrosionsbestandig pumpe kan være nødvendig for syrer, baser og saltopløsninger. Til meget store cirkulationsopgaver, såsom fordampnings- og krystallisationssløjfer, kan et aksialstrømsdesign være mere effektivt end at tvinge en højstrømscentrifugalpumpe til at fungere langt fra sit bedste punkt. Vores diskussion af aksial-flow pumpens ydeevne dækker denne afvejning mere detaljeret.

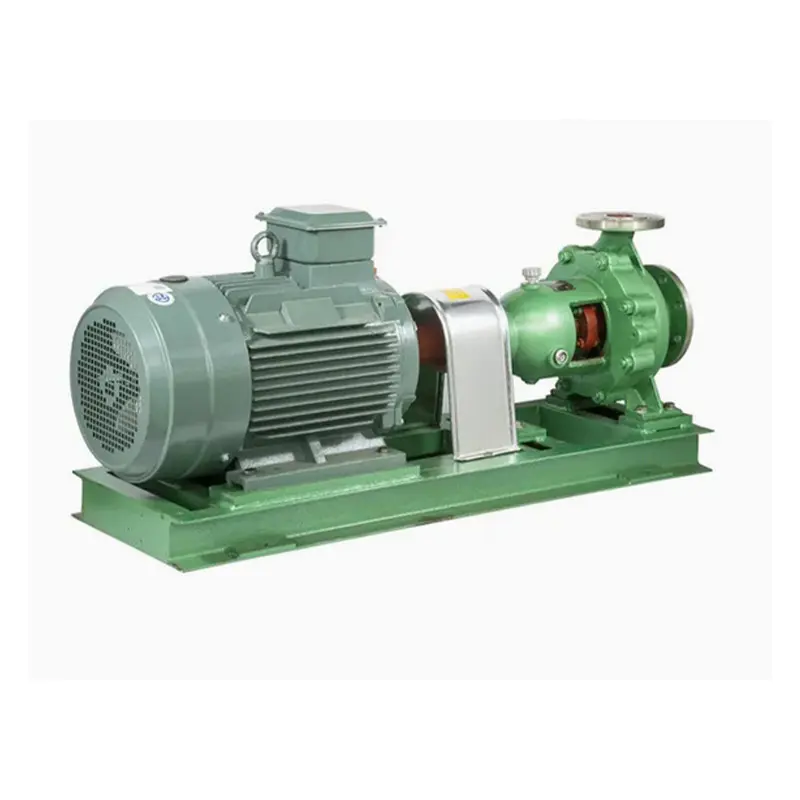

IH Type vandret kemisk centrifugalpumpe Til ætsende, vandlignende væsker uden faste stoffer tilbyder denne enkelttrins ISO2858-pumpe et bredt flow- og løftehøjdeområde til kemisk proces. Se produkt →

Hurtig sammenligning af højflow-pumpetyper

Hvor højflow-centrifugalpumper passer i procesanlæg

Højflow-centrifugalpumper dukker op flere steder, end mange mennesker forventer. De håndterer kølevand og servicevand, overfører produkt mellem tanke, foder scrubbere, cirkulerer brine eller termisk væske og understøtter reaktorkappesystemer. I kemiske anlæg kan den samme pumpefamilie bruges til fortyndede opløsninger, opløsningsmidler og andre væsker med lav viskositet, forudsat at de fugtede materialer og tætninger er kompatible. Når strømmen indeholder faste stoffer eller gas, ændres billedet, og et andet design eller en modificeret installation kan være nødvendig.

En nyttig skelnen er mellem overførsel og cirkulation. En overføringspumpe har normalt en defineret start- og stopcyklus og kan have behov for selvansugende eller sugeløfteevne. En cirkulationspumpe kører i lange perioder, så effektivitet og stabil drift nær det bedste effektivitetspunkt betyder mere. Fordampnings- og krystallisationskredsløb er et godt eksempel: Pumpen skal flytte en stor mængde væske med en lav tilgængelig løftehøjde, og forkert valg kan forårsage kavitation, vibrationer eller unødvendigt strømforbrug. Dette er en af grundene til, at vores pumpesortiment omfatter både procescentrifugaler og kemiske aksialstrømspumper til højvolumen cirkulation.

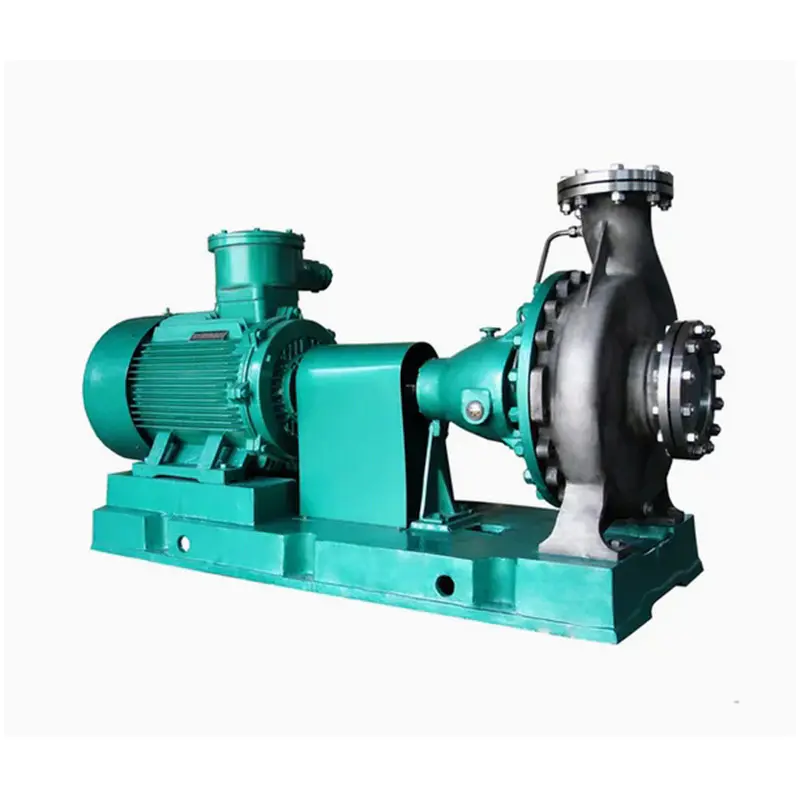

CZ standard kemisk procespumpe Bagudgående kemisk procespumpe til ætsende eller højtemperaturvæsker, med flow til 1500 m³/h og vedligeholdelse uden at åbne rørledningen. Se produkt →

Størrelses- og udvælgelsestjekliste

Et pålideligt valg starter med data, ikke med en rammestørrelse. Skriv det normale og maksimale flow, det nødvendige løftehøjde, væskeegenskaberne og driftstemperaturen ned, før du ser på kurver. Tjek derefter sugesiden omhyggeligt. Mange højflowpumper får skylden for kavitation, når det virkelige problem er utilstrækkeligt netto positivt sugehoved, en lang sugeledning eller en dårligt placeret albue. Følgende kontroller er et praktisk udgangspunkt.

1. Arbejdssted: Bekræft designflow og løftehøjde plus eventuel fremtidig kapacitetsmargin. Undgå at tilføje vilkårlige margener, der skubber pumpen helt til højre for dens kurve.
2. Væskedata: Registrer viskositet, massefylde, tørstofindhold, opløst gas, korrosivitet og temperatur. Disse bestemmer pumpetype, materialer og tætningsarrangement.
3. NPSH margin: Sammenlign NPSH tilgængelig med NPSH påkrævet i hele flowområdet, ikke kun ved designpunktet.
4. Materialer og tætninger: Tilpas våde dele til væsken, og vælg en tætningsskylplan, der kan opretholdes i marken.
5. Driver og kontrol: Tjek motorstørrelse, startmetode, drift med variabel hastighed og effekten af hastighedsændring på flow og løftehøjde.
6. Layout: Hold sugerør korte og direkte, sørg for tilstrækkelig nedsænkning, og tillad plads til vedligeholdelsesadgang.

Det hjælper også at spørge, hvordan pumpen vil blive betjent. En enhed, der kører med fuld hastighed i årevis, har andre prioriteter end en, der er droslet eller skiftet ofte. Hvis systemet har brug for et bredt flowområde, kan variabel hastighedskontrol være mere nyttig end en større pumpehjulstrimning. Hvis væsken er ætsende, kan en foret eller rustfri konstruktion koste mere på forhånd, men reducere nedetiden. Målet er ikke at finde det højeste flowtal; det er at finde en pumpe, der bliver inden for et sundt driftsvindue.

Bemærkninger om installation, drift og vedligeholdelse

Højflow centrifugalpumper belønner god installation. Fodpladefugning, akseljustering og rørstøtte har betydning, fordi store flowvolumener kan frembringe mærkbare reaktionskræfter. Sugerør skal være fri for høje punkter, hvor luft kan samle sig, og pumpen må aldrig køres tør, medmindre den er specielt designet til den opgave. Under idriftsættelse kontrolleres rotation, tætningslækage, vibrationer og motorstrøm ved det faktiske driftspunkt. En pumpe, der larmer eller vibrerer ved opstart, kan kavitere, være forkert justeret eller køre langt fra dens designflow.

I den daglige drift skal du holde øje med sugetrykket, afgangstrykket, flowindikationen og lejetemperaturen. Et gradvist tab af flow kan pege på et slidt pumpehjul, en delvist blokeret sugefilter eller en ændring i processen. Mekaniske tætningsfejl kan ofte føres tilbage til tørløb, dårligt skylleflow eller fejljustering i stedet for selve tætningen. Opbevar ekstra slidringe og pakninger til kritiske enheder, og registrer pumpekurven ved idriftsættelse, så fremtidige ydelsesændringer kan bedømmes ud fra en kendt baseline. Til høje temperaturer eller ætsende opgaver er en forebyggende vedligeholdelsesplan baseret på tætningstilstand og vibrationstendens normalt mere nyttig end et fast eftersynsinterval.

Lodret aksial flowpumpe til højvolumenopgaver Vertikal aksialstrømspumpe til opgaver med stort volumen og lavt tryk; pladsbesparende orientering passer til kunstvanding, oversvømmelseskontrol, spildevandsrensning og begrænsede installationer. Se produkt →

Samarbejde med en pumpeproducent om høj flow

Jiangsu Feixiang Pump Manufacturing Co., Ltd. har bygget kemiske pumper siden 1980'erne, og vores produktsortiment dækker kemiske procespumper, korrosionsbestandige pumper, højtemperaturpumper, aksialstrømspumper, selvansugende pumper og relateret udstyr. Den bredde er nyttig, når en høj flowbelastning overlapper med kemisk kompatibilitet eller høj temperatur, fordi samtalen kan bevæge sig fra "hvilken pumpe er størst" til "hvilken hydraulik- og materialekombination, der passer til denne linje." Vores CZ-, HJ-, IH- og ZA-procespumpefamilier betjener forskellige dele af dette kort, mens aksialstrømnings- og vertikale cirkulationspumper dækker applikationer med stort volumen og lavt tryk.

Hvis du planlægger en ny installation eller udskiftning af en pumpe, der aldrig har passet helt, så send os flow, løftehøjde, væskedata, temperatur og en simpel skitse af rørlayoutet. Vi kan gennemgå pligten sammen med dig og anbefale en praktisk konfiguration. Målet er en højflow centrifugalpumpe, der udfører sit arbejde stille og roligt, effektivt og med vedligeholdelse, som dit team faktisk kan håndtere.
